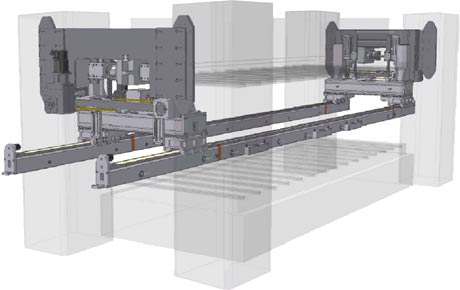

Transferanlagen
- CNC-Transfers nach dem GILLET Baukastenprinzip
- Ausführung der Transferschiene im bewährten von GILLET konzipierten Aluminiumprofil oder aus ultahochmodularem CFK (Kohlefaser) sehr schwingungsarm und mit optimiertem Greifweg.
- Komplette Schutzeinrichtungen rund um die Automation
Typ |
Vorschub
(mm) |
Heben
(mm) |
Greifweg
(mm) |
Seitenfenster
(mm) |
Profil
(mm x mm) |
Tisch
(mm) |
Last
(kg) |
| |
|
|
|
|
|
|
|
CNC 04 |
0 – 800 50ATL10 |
0 – 150 |
max. 1500/400 |
max. 1800 |
100 x 130 G2100 |
max. 4000 |
80 |
CNC 05/04 |
0 – 1200
50ATL10 |
0 – 200 |
max. 2200/500 |
max. 2850 |
100 x 130 G2100 |
max. 4000 |
120 |
CNC 05 |
0 – 1200
75ATL10
|
0 – 300 |
max. 2400/600 |
max. 2850 |
125 x 160 G2125 |
max. 5000 |
160 |
CNC 06/05 |
0 – 1600
75ATL10
|
0 – 300 |
max. 3100/600 |
max. 3500 |
125 x 160 G2150 |
max. 5250 |
180 |
CNC 06 |
0 – 1600
100ATL10
|
0 – 300 |
max. 3100/800 |
max. 3500 |
150 x 195 G2100 |
max. 6500 |
250 |
CNC 07 |
0 – 1800 |
0 – 350 |
max. 3500/600 |
max. 4050 |
200 x 250 G2200 |
max. 7400 |
400 |
|
|
|
|
|
|
|
|

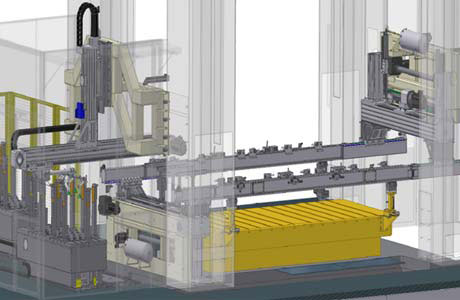

Als Systemlieferant entwickeln und fertigen wir Ihnen von der Platinenabstapelanlage über die Platinenbeladung mit Pressentransfer bis zum vollständig optimierten Bewegungsablauf im Umformprozess, inklusive Inbetriebnahme, Schulung und Produktionsassistenz:
- Automatisierte Palettenzuführung
- Zuführung und Handling von Blechplatinen mittels Vakuum- und Greiftechnik
- Transport von Platinen in und durch eine Pressenanlage
- Entnehmen und definiertes Ablegen aus einer Pressenanlage
 |
